Magneettinen roottori kokoonpano

Magneettinen roottori kokoonpano

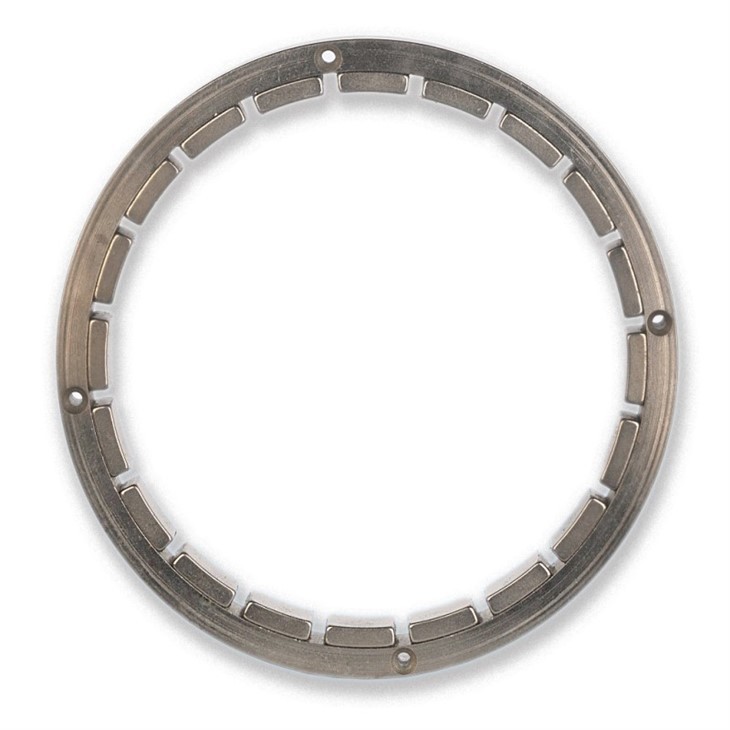

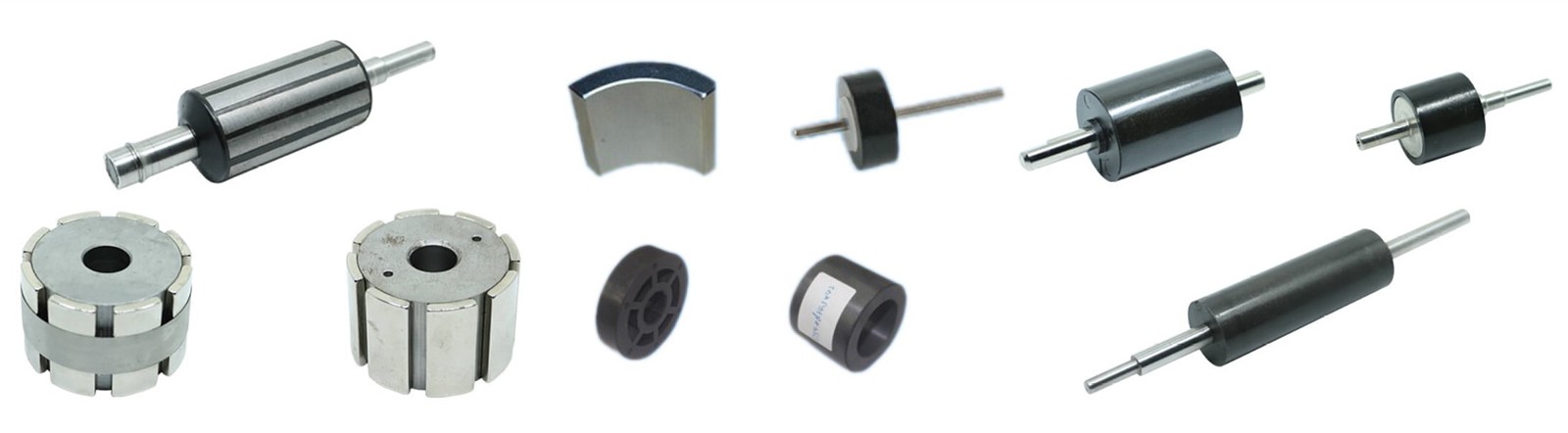

Roottorikokoonpanot, yksi edustavimmista magneettikokoonpanoista, koostuvat rautakomponentista ja kestomagneetista. Todellisuudessa sovelluksesta, moottorityypistä ja kokoonpanomenettelystä riippuen sidottuja magneetteja, sintrattuja ferriittimagneetteja, sintrattuja Samarium-kobolttimagneetteja ja sintrattuja neodyymimagneetteja voidaan kaikkia käyttää roottorikokoonpanoissa. On huomattava, että kokoonpanoissa on myös laminoidut magneetit, jotka on valmistettu magneettisegmentointitekniikalla pyörrevirtahäviön vähentämiseksi.

Rakenne:

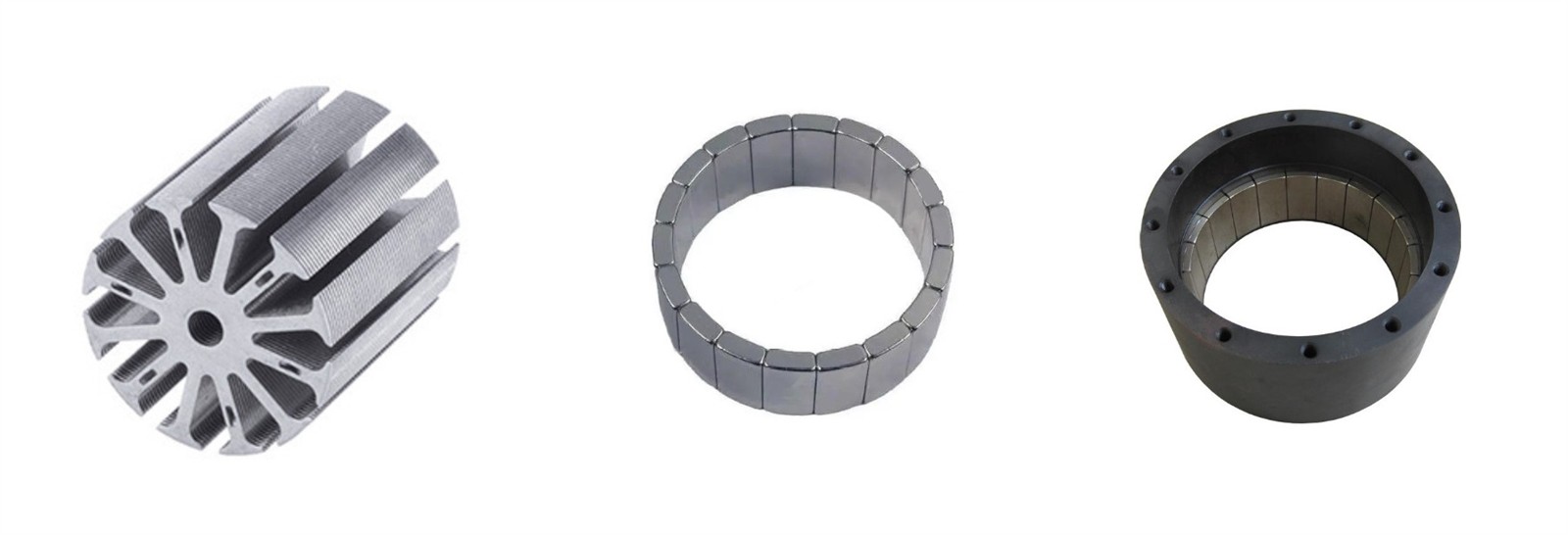

Kestomagneettiroottorikokoonpano sisältää roottorin sydämen ja roottorin akselin. Roottorin akseli kulkee roottorin sydämen akselin reiän läpi ja on kiinnitetty yhteen roottorin sydämen kanssa. Sille on tunnusomaista, että roottorin sydämen ulkosivulla on useita kohoumia. Magneettiset laatat kiinnitetään vastaavasti kahden vierekkäisen ulokkeen väliin.

Koska roottorin ytimessä on useita ulokkeita ja magneettinen laatta on painettu roottorin rautasydämeen kohorakenteen läpi, se voi varmistaa, että magneettilaatta ja roottorin ydin ovat hyvin paikoillaan. Lisäksi magneettisen laatan sisäpuoli ja roottoriytimen ulkopuolen kosketuspinta on päällystetty liimalla, mikä lisäksi varmistaa, että roottoriytimen ja magneettilaatan välinen kokoonpano on luja ja luotettava; lisäksi roottorin ytimessä on useita läpimeneviä rakoja, jotka estävät tehokkaasti roottorin akselia. Erinomainen magneettinen johtuminen ja magneettivuon vuoto, yksinkertainen rakenne, helppo asennus ja alhaiset tuotantokustannukset.

Sovellus:
Magneettiroottorikokoonpanolla on käyttöä useilla teollisuudenaloilla ja laitteilla, joissa tarvitaan sähköenergian muuntamista mekaaniseksi energiaksi tai päinvastoin. Joitakin yleisiä magneettisten roottorikokoonpanojen sovelluksia ovat:

1. Sähkömoottorit;
2. Generaattorit;
3. Magneettiset levitaatiojärjestelmät;
4. Magneettiset laakerit;

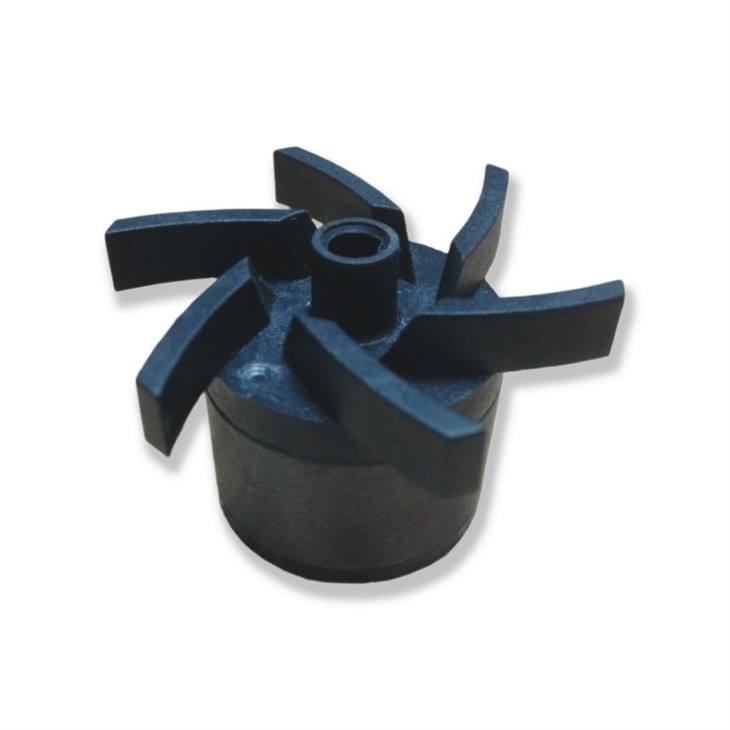

5. Magneettiset kytkimet: Magneettisia roottorikokoonpanoja käytetään magneettikytkimissä, joita käytetään vääntömomentin siirtämiseen kahden pyörivän akselin välillä ilman fyysistä kosketusta. Roottorikokoonpanon synnyttämä magneettikenttä kulkee ei-magneettisen esteen läpi, mikä mahdollistaa vääntömomentin siirron säilyttäen samalla hermeettisen tiivistyksen. Magneettisia kytkimiä käytetään pumpuissa, sekoittimissa ja muissa sovelluksissa, joissa vuototon toiminta on kriittistä;
6. Magneettiset sekoittimet: Magneettisia roottorikokoonpanoja käytetään laboratorion magneettisekoittimissa. Nämä sekoittimet käyttävät pyörivää magneettikenttää magneettisen sekoitustangon ohjaamiseen astian sisällä, mikä helpottaa nesteiden tai liuosten sekoittamista tai sekoittamista. Magneettisekoittimia käytetään yleisesti kemiallisissa laboratorioissa, lääketutkimuksessa ja biologisissa sovelluksissa.
