Erittäin korkean lämpötilan SmCo-magneetti

Samarium Cobalt -magneettien tutkimuspisteeseen kuuluvat korkean suorituskyvyn SmCo-magneetti, lämpötilakompensoitu SmCo-magneetti ja erittäin korkean lämpötilan SmCo-magneetti. Ensisijainen ero ultrakorkean lämpötilan SmCo-magneetin ja tavanomaisen Sm(Co, Cu, Fe, Zr) välillä_zmagneetit sisältävät Samariumia, kobolttia ja rautaa. The_Hcjtavanomaisen Sm:n (Co, Cu, Fe, Zr) arvo_zmagneetit ovat suhteellisen korkeita, jolloin koersitiivisuus laskee nopeasti lämpötilan ja enimmäiskäyttölämpötilan T noustessa_won vain 300 astetta. Vaikka erittäin korkean lämpötilan SmCo-magneetit ovat eräänlainen kestomagneetti, jolla on suhteellisen alhainen sisäisen koersitiivin lämpötilakerroin_Hcj. Se on kehitetty säätämällä tavanomaisen Sm(Co, Cu, Fe, Zr) koostumusta ja prosessiparametreja._zmagneetit.

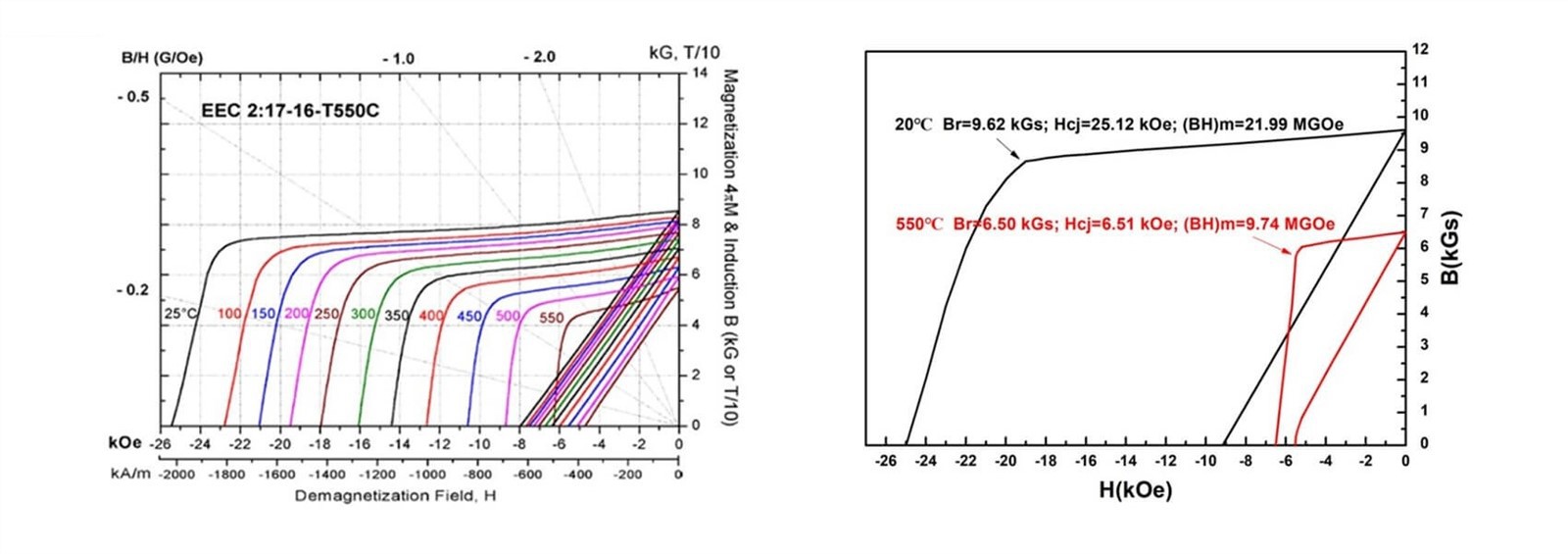

Kestomagneettien lämpöstabiilisuus sisältää olennaisesti kaksinkertaisen määritelmän. Ensimmäinen on lämpötilan remanenssikerroin_Brsen absoluuttisen arvon tulee olla riittävän pieni, jolloin magneettivuo muuttuu vähän välillä huoneenlämpötilasta korkeaan lämpötilaan. Toinen määritelmä on, että avoimen piirin peruuttamaton vuohäviö on riittävän pieni. T_won alisteinen toiselle määritelmälle, jossa pyyntömagneeteilla on riittävän korkea huonelämpötilan sisäinen koersitiivisuus Hcj ja pieni_Hcj. Näiden kahden parametrin yhteisvaikutus voi saada Hcj:n säilyttämään korkeamman arvon korkeassa lämpötilassa ja siten välttämään polvipisteen esiintymisen toisessa kvadrantissa. Lineaarinen BH-käyrä toisessa kvadrantissa on kriittinen kaikille dynaamisille sovelluksille, erityisesti moottoreille. Monet tutkimukset ovat osoittaneet, että absoluuttinen arvo laskee_Hcjvoisi parantaa T_wtehokkaasti verrattuna huoneenlämpötilan Hcj parantamiseen, kun koostumus määritetään periaatteessa. Tutkimukset ovat myös osoittaneet_Hcjliittyy Sm:n solurakenteen ulottuvuuteen₂(Cu, Cu, Fe, Zr)₁₇. The_Hcjarvo pienenee solurakenteen koon pienentyessä. Mitä korkeampi Samarium- ja kobolttipitoisuus, sitä enemmän Sm(Co, Cu)₅solun rajafaasit, mikä on hyödyllistä muodostaa hienon solurakenteen ja vähentää sisäisen koersitiivin lämpötilakerrointa. Ultrakorkean lämpötilan SmCo-magneetin BH-käyrät koko lämpötila-alueella 25 - 550 celsiusastetta näytetään viivana ilman polvipistettä. SDM on jo hallinnut ultrakorkean lämpötilan SmCo-magneetin massatuotannon optimoimalla monivaiheisen lämpökäsittelyprosessin ja rakentamalla optimaalisen solurakenteen.
