Geofonin magneetti

Geofonin magneetti

Seismisten tietojen keruun tarkkuuden ja laadun tarve kasvaa geofysikaalisen tutkimustekniikan kehittyessä. Laajakaista, korkealaatuinen, korkea signaali-kohinasuhde ja korkea dynaaminen data tarvitaan litologian, nesteen ja murtuneiden säiliöiden tunnistamiseen, mikä parantaa säiliön sijaintia, ominaisuuksia, liitettävyyttä ja viime kädessä öljyn talteenottoa. Geofoni on ammattimainen anturi, joka muuntaa pintamekaanisen värähtelyn sähkösignaaliksi, tai sähkömekaaninen muunnin, joka muuntaa mekaanisen energian sähköenergiaksi. Se on kriittinen osa koko seismisen tiedonkeruuprosessia. Toimintaperiaatteidensa mukaan geofonit luokitellaan sähkömagneettiseen induktioon, pietsosähköiseen keramiikkaan, MEMS:iin ja kuituoptiikkaan. Yleisin tyyppi on sähköinduktio, ja liikkuva kela geofoni on edustavin.

Perusrakenne ja toimintaperiaate

Geofonit luokitellaan kahteen tyyppiin: tärinäjärjestelmät ja magneettipiirijärjestelmät. Kuori on valmistettu sylinterin muotoisesta pehmeästä raudasta, ja keskiosassa on magneettipiirijärjestelmä. Magneettipiirijärjestelmä koostuu magneetista ja kahdesta napakengästä, jotka on kiinnitetty kuoreen. Pehmeän rautakuoren ja geofonimagneetin välisen tilan täyttää värähtelyjärjestelmä, joka koostuu kelasta, kelan tuesta ja jousista, jotka yhdessä muodostavat rullauskappaleen. Aseta geofoni pystysuoraan pintaan, niin geofoni kytkeytyy maahan kuoren häntäkartion kautta. Pintavärähtely aiheuttaa suhteellista liikettä vapaasti pyörivän rungon ja kuoren välillä, mikä johtaa kelan suhteelliseen liikkeeseen magneettikentässä ja värähtelyjaksoa vastaavaan lähtövirtasignaaliin. Maanalaisten kerrostumien rakenne näytetään signaalinkäsittelyn jälkeen.

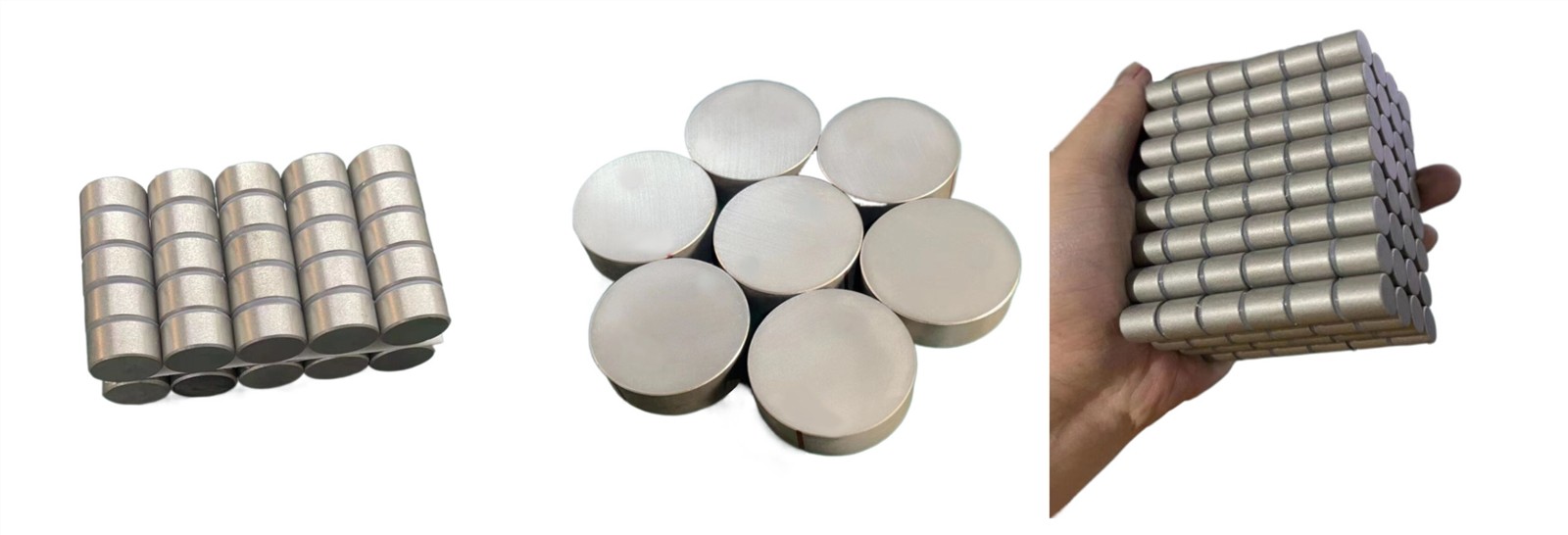

Tietoja Geophone Magnetista

Geofonimagneetti tuotteen ydinkomponenttina ei vaikuta pelkästään geofonin pääindekseihin ja parametreihin, vaan myös sen hintaan. Erityyppiset kestomagneetit tarjoavat erilaisia ​​geofoniominaisuuksia. Vain magneetin parametrit määräävät ilmavälivuon. Magneettinen jälkivaikutus, lämpötila, sähkömagneettiset häiriöt ja tärinä vaikuttavat kaikki ilmaväliin, mikä aiheuttaa geofonin parametrien muuttumisen. Vaikka geofoneissa on käytetty AlNiCo-magneetteja, sintrattuja Samarium-kobolttimagneetteja ja sintrattuja neodyymimagneetteja, valettuja AlNiCo-magneetteja pidetään edelleen parhaana geofonimagneettivalintana niiden suuren tarkkuuden, vakauden ja alhaisten kustannusten vuoksi. On myös huomattava, että näillä magneeteilla on erittäin tiukka mittatoleranssi.
