Magneettisen erottimen magneettipiirin suunnittelu ja magneetin koon ja materiaalin käyttöönotto

Magneettisen erottimen magneettipiirin suunnittelu ja magneetin koon ja materiaalin käyttöönotto

Suljettua silmukkaa, jonka läpi magneettivuo keskittyy, kutsutaan magneettipiiriksi. Magneettisen erottimen magneettijärjestelmän on tuotettava tietyn voimakkuuden omaava magneettikenttä ja se edellyttää, että suurin osa magneettikentän magneettivuosta voidaan keskittää lajittelutilan läpi. Magneettijärjestelmän napojen korkeus, leveys, säde ja napojen lukumäärä, vierekkäisten magneettinapojen välinen magneettinen potentiaaliero, napaväli, napapinnan leveyden suhde napavälin leveyteen, navan muoto ja napapinnalla ja etäisyydellä napapinnasta sen järjestelyn keskipisteeseen etäisyydellä ja niin edelleen on suuri vaikutus magneettikentän ominaisuuksiin.

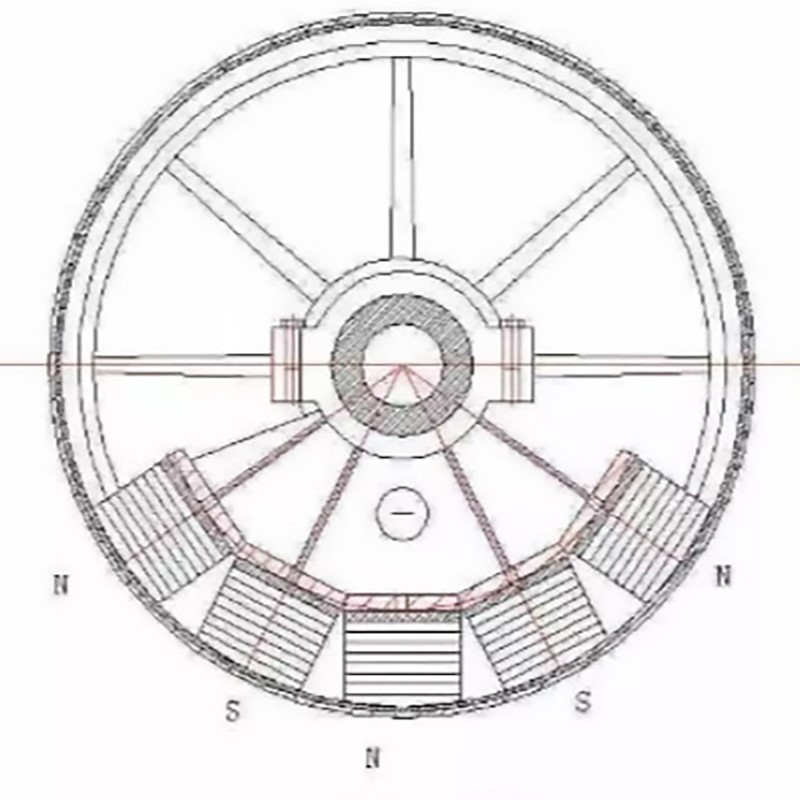

Kuten kuvasta näkyy, magneettierotin on otettu esimerkkinä. Magneettipiirin osa ottaa käyttöön viisinapaisen magneettijärjestelmän. Jokainen magneettinapa on valmistettu ferriitti- ja NdFeB-kestomagneettilohkoista, ja se on kiinnitetty magneettiseen ohjauslevyyn ruuveilla magneettilohkon keskireiän läpi. Yllä magneettinen ohjauslevy on kiinnitetty sylinterin akseliin kannattimen kautta, magneettijärjestelmä on kiinteä ja sylinteri voi pyöriä. Magneettinapojen napaisuus on järjestetty vuorotellen kehää pitkin, ja napaisuus on sama aksiaalisuunnassa. Ruostumattomasta teräksestä valmistettu ei-magneettista materiaalia oleva rulla on asetettu magneettijärjestelmän ulkopuolelle. Ei-magneettista materiaalia käytetään estämään magneettikenttälinjojen pääsy valintavyöhykkeelle sylinterin läpi ja muodostamasta magneettista oikosulkua sylinterin kanssa. Magneettijärjestelmän lähellä olevat säiliön osat tulee myös olla ei-magneettisia materiaaleja ja loput tavallisista teräslevyistä tai kovamuovilevyistä.

Kestomagneettierottimelle kestomagneetti on tärkein komponentti, ja kestomagneetin laatu määrää sen suorituskykyominaisuudet. Magneettisten erottimien kestomagneetit valmistetaan yleensä tietyn kokoisiksi (esimerkiksi pituus × leveys × korkeus=85 × 65 × 21 mm), joten niitä kutsutaan tavallisesti kestomagneettilohkoiksi tai yksinkertaisesti magneettilohkoiksi. Kestomagneettimateriaaleja, joita voidaan käyttää magneettisen erottimen magneettijärjestelmänä, ovat kestomagneettiferriitti, alnico, rautakromikoboltti ja mangaani-alumiinirauta, samariumkobolttikestomagneettimateriaalit ja neodyymirautaboorikestomagneettimateriaalit. Tällä hetkellä kotimaisissa magneettierotuslaitteissa käytetyt valtavirran kestomagneettimateriaalit ovat pääasiassa kestomagneettiferriittiä (strontiumferriitti, bariumferriitti), jota seuraavat NdFeB-kestomagneettimateriaalit.

Magneettijärjestelmän suunnittelussa on tarpeen valita käytettävä kestomagneettimateriaali eri näkökohtien erityisolosuhteiden mukaan. Vaikuttavat tekijät voidaan tiivistää seuraaviin näkökohtiin:

1. Magneettikentän voimakkuus: Määritetyssä työtilassa tulee luoda jatkuva magneettikenttä. Tämän magneettikentän voimakkuus määrää, minkälaista kestomagneettimateriaalia käytetään. NdFeB-kestomagneettien magneettiset ominaisuudet ovat paljon korkeammat kuin ferriitin.

2. Vaatimukset magneettikentän stabiiliudelle eli kestomagneettimateriaalien vaikutukselle ja sopeutumiskyvylle ympäristötekijöihin, kuten lämpötilaan, kosteuteen, tärinään ja iskuihin

3. Mekaaniset ominaisuudet, kuten magneettien sitkeys, joustavuus ja puristuslujuus jne.

4. Hintatekijä
