Optinen eristinmagneetti

Optiset eristinmagneetit

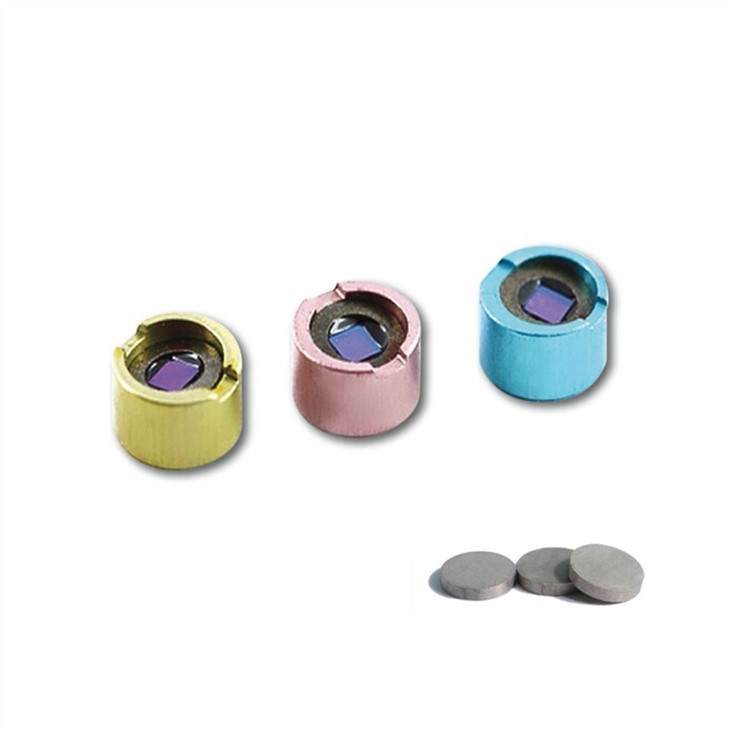

Optinen isolaattori on optinen komponentti, joka sallii valon siirtymisen vain yhteen suuntaan. Optista isolaattoria voidaan käyttää välttämään valon palautteen heijastuminen optiseen laitteeseen, ja sitä on käytetty laajalti optisessa viestinnässä ja laseralueella. Optinen isolaattori käyttää pääasiassa magneetti-optisen kiteen Faradayn vaikutusta. Optisen eristimen olennaisena osana voidaan käyttää sekä sintrattuja Samarium Cobalt -magneetteja että sintrattuja neodyymimagneetteja.

Mikä on magneetti-optinen efekti?

Magneto-optisella efektillä tarkoitetaan magneettikentän vaikutuksia aineiden ja valon vuorovaikutukseen. Sähkömagneettinen aalto synnyttää lukuisia ilmiöitä, kun se lähetetään väliaineen läpi, jota kvasistaattisen magneettikentän läsnäolo on muuttanut. Perinteinen magneto-optinen efekti sisältää:

1. Faraday Effect: voidaan soveltaa optiseen eristimeen ja optiseen kiertovesipumppuun.

2.Kerr Effect: voidaan käyttää kameran sulkimen.

3.Zeeman-vaikutus: voidaan soveltaa taivaankappaleen erityisen varaus-massasuhteen ja magneettikentän mittaukseen.

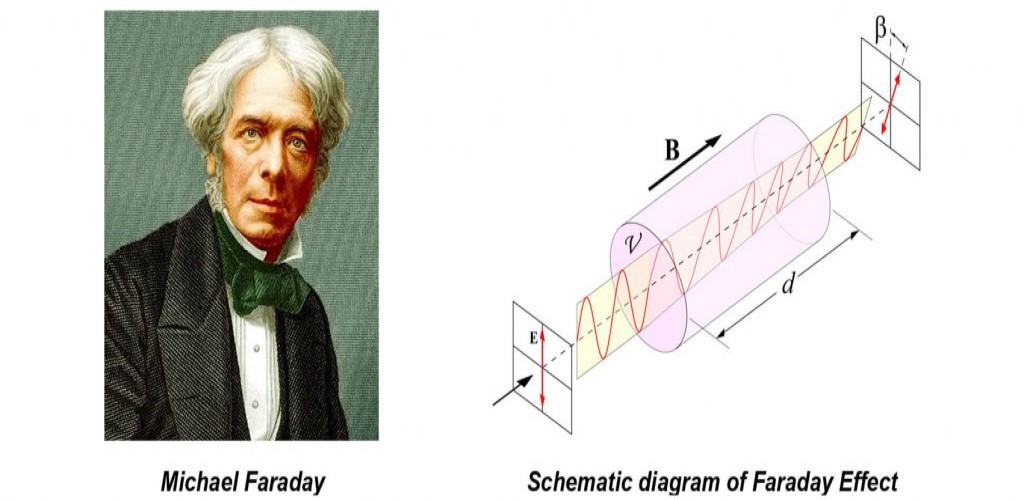

Mikä on Faraday Effect?

Faradayn efektillä tarkoitetaan magneettikentän ja optisen aallon välistä vuorovaikutusta väliaineessa. Polarisoidun valon polarisaatio muuttuu magneettikentän vaikutuksesta. Faraday-efektiä on käytetty laajalti useissa mittauslaitteissa, mukaan lukien optinen rotaatio, amplitudimodulaatio ja magneettikentän kaukokartoitus.

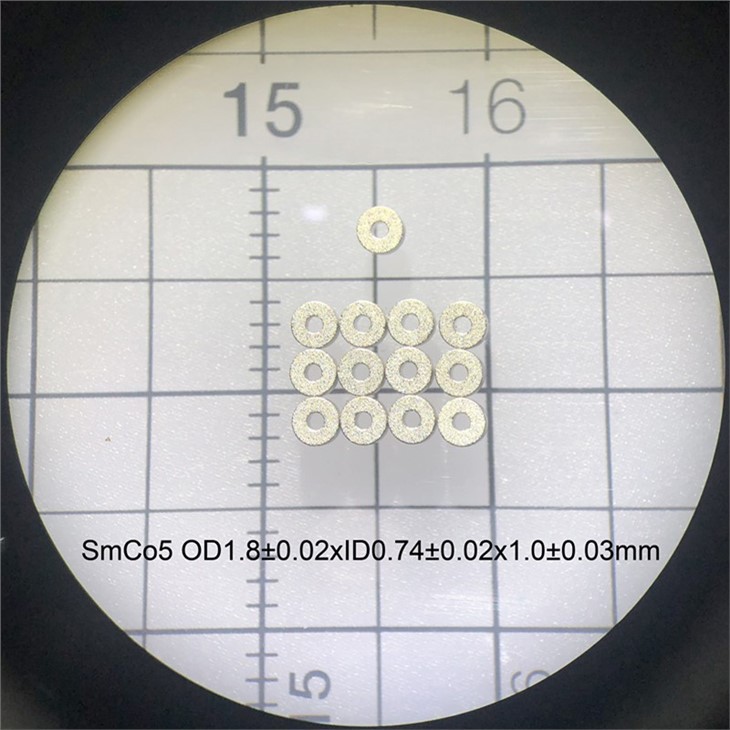

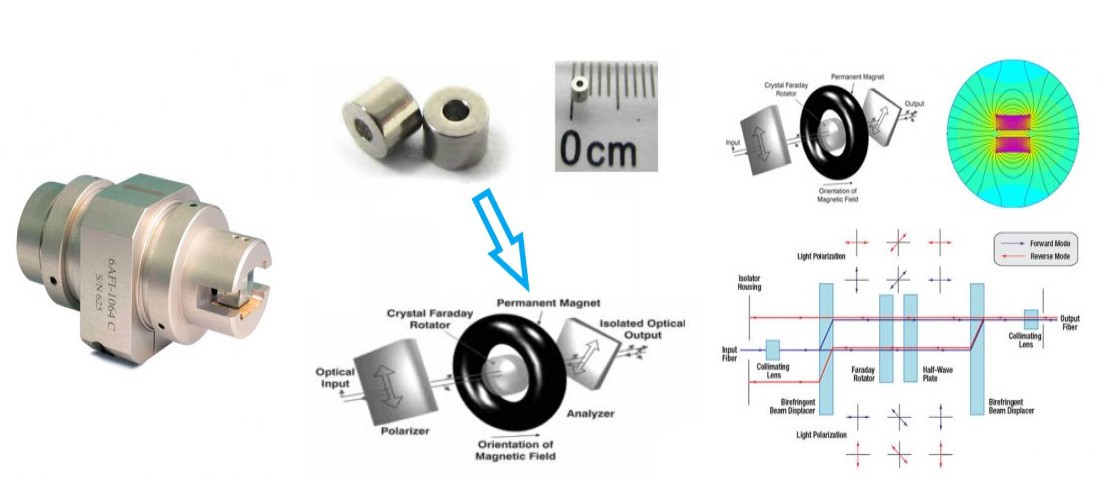

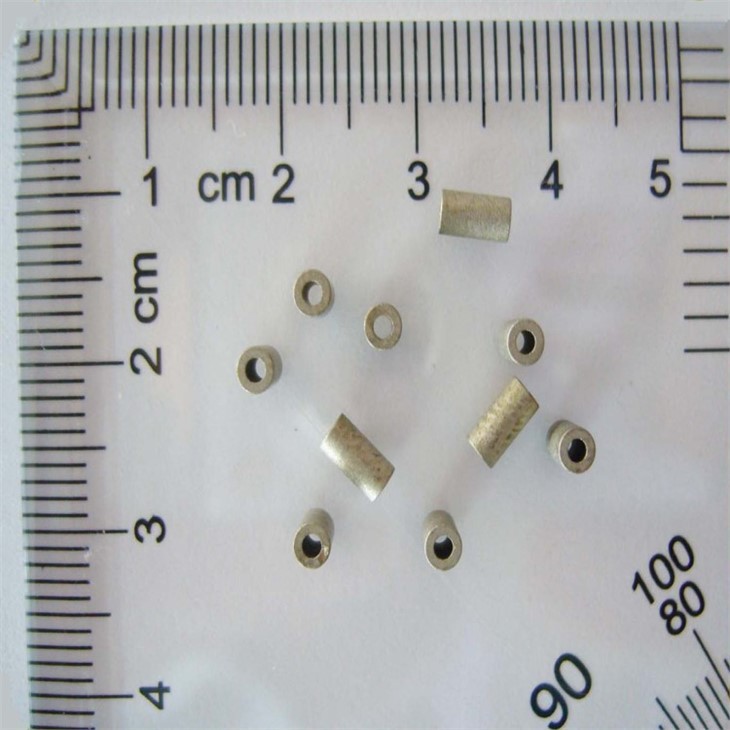

Optisen isolaattorin toimintaperiaate perustuu Faradayn kierron ei-vastavuoroisuuteen. Optisen isolaattorin pääkomponentti on ns. Faraday-rotaattori. Faradayn rotaattori koostuu Terbium Gallium Garnet (TGG) magneto-optisesta kiteestä ja tehokkaasta kestomagneetista. Magneto-optisen kiteen on käytettävä sopivaa magneettikenttää, joka vaatii kestomagneettia, joka tarjoaa riittävän magneettikentän magneto-optisen kiteen tilassa. Micro Samarium Cobalt Magnets on tärkein valinta tässä sovelluksessa.
