Neodyymi uppokantamagneetti

Neodyymi uppokantamagneetti

Neodyymimagneetit, jotka tunnetaan yleisesti nimellä NdFeB-magneetit, ovat eräänlainen suorituskykyinen harvinainen maa-kestomagneetti, joka on rakennettu neodyymin, boorien ja raudan seoksesta. Sintrattu neodyymimagneetti on saatavana monenlaisessa muodossa ja ulottuvuudessa. Neodyymi-uppokantamagneetti on toimiva magneettirengas, jossa on yksi päätypinta näkyy vakiorenkaana, mutta toisessa päätypinnassa on kulmikas uppokantareikä. Se mitataan yleensä ulkohalkaisijalla, reiän halkaisijan, päähalkaisijan, syvyyden ja kulman kautta. Kulma on yleensä 90 astetta. Sen uppokantareikä tarjoaa kätevän tavan kiinnittää magneetit sekä magneettiselle että ei-magneettiselle pinnalle tiukasti vastaavalla tavallisella uppokantaruuvilla. Lähes kokonaan Neodyymi-uppokantamagneetit magnetoidaan sen aksiaaliakselia pitkin. Lisäksi uppokantareikä on saatavana myös Neodyymilohkomagneetissa ja Neodyymi-kaarimagneetissa.

Neodyymi-uppokantamagneetteja käytetään yleensä yhdessä ruuvien kanssa. Uppokantamagneetit on jaettu yhteen reikään ja monireikään, ja niiden muodot voidaan jakaa myös pyöreisiin laskurimagneeteihin, neliönmuotoisiin laskurimagneeteihin ja laattalaskurimagneeteihin (tai rei'illä varustettuihin magneetteihin); Yleensä vastapainon kokoa edustaa iso kirjain D, d1 edustaa vastapainon halkaisijaa, d2 edustaa sisäreiän aukkoa ja H paksuutta; Miksi vastakoomuksia tehdään? Koska sitä käytetään yhdessä ruuvin kanssa ruuvia asennettaessa, ottaen huomioon kauneus ja turvallisuus, ja suojaa magneettia vaurioilta (vahva magneetti ei ole rautaa, suhteellisen hauras ja helppo rikkoa), se on suunniteltu suppilon muotoon.

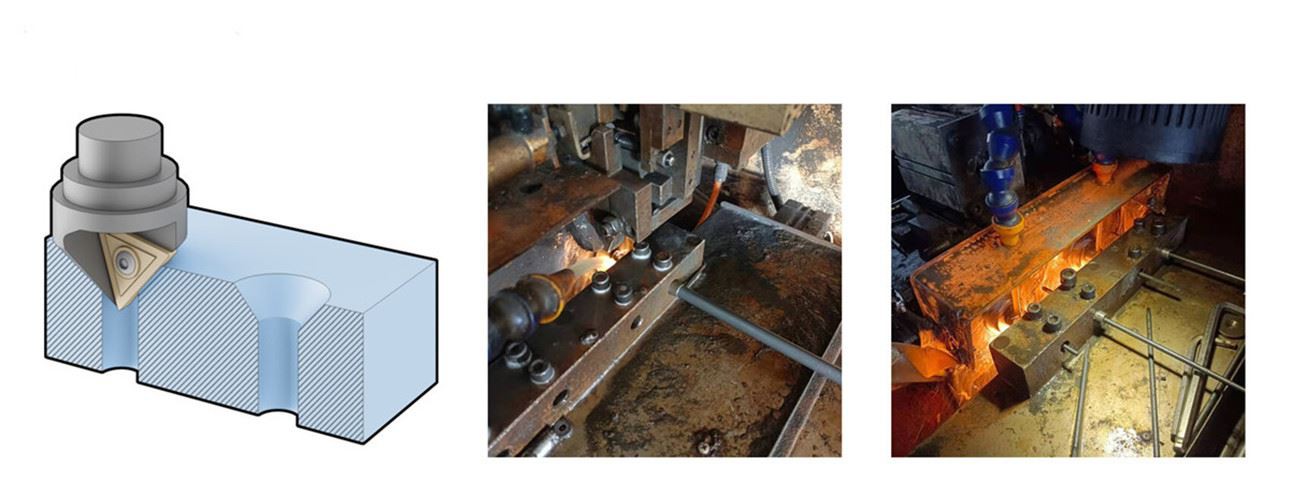

Neodyymi-uppokantamagneetin koneistusprosessi

Sen lisäksi, että sintrattu Neodyymimagneetti on kooltaan suurikokoinen tuote, jolla on säännölliset muodot, on vaikea saavuttaa vaadittua muotoa ja mittoja suoraan magneettikentän suunnan muovausprosessin teknisten rajoitusten vuoksi, joten sintratun neodyymin työstöprosessi magneetti tyhjä on aina väistämätön, erityisesti Neodyymi uppokantamagneetti. Kovan ja hauraan kermetin materiaalina sintrattua neodyymimagneettia kritisoi sen työstettävyys, joten on vain leikkausta, jauhamista, ja porausta voidaan soveltaa sen koneistusprosessiin perinteisessä koneistustekniikassa. Reiän työstöprosessi sisältää sekä reiän että uppokantareiän läpi. Uppokantareikä on käsiteltävä reikä. Reiän ja uppokantareiän välisen samankeskisyyden varmistamiseksi työkappale on kiinnitettävä tarkasti uppoputken reiän työstöprosessin aikana.

Hongyun magneettisen uppokuoren tyypillinen dimention ja laatu
